実寸寸法で線分を記入していきます。

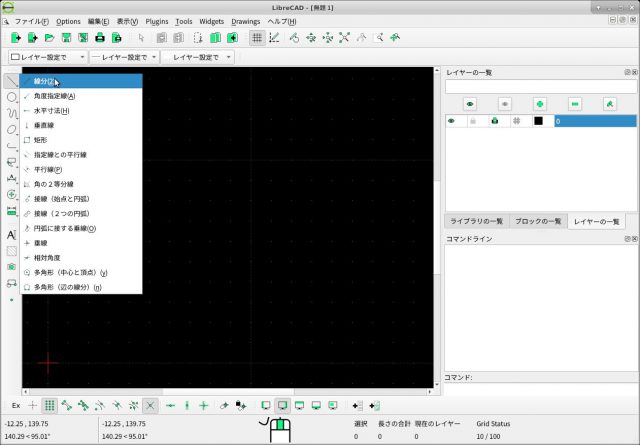

画面左より線分を選択する

線分の起点となるポイントを左クリックする

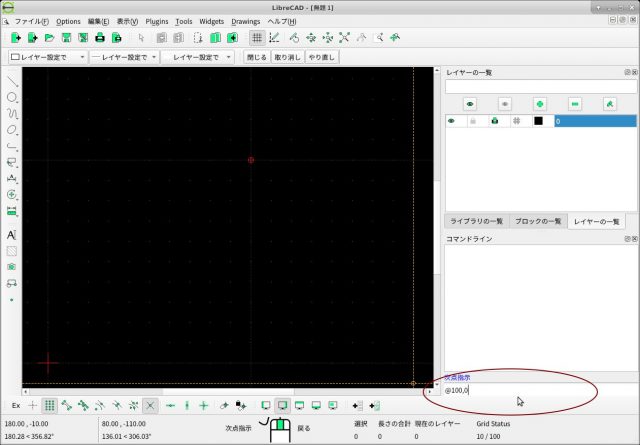

スペースを押すとコマンド入力へ移動するのでコマンドで線分の長さを指定する

起点から右へ100mmの線分を書くなら @100,0 と書きリターンで決定すると100mmの線分が書けます。

左方向へ書きたい時は @-100,0

上へ書きたい時は @0,100

下へ書きたい時は@0,-100

コマンドは計算式を使えるので100mmの1/3の線を引きたい時は @100/3,0 と記入できます。

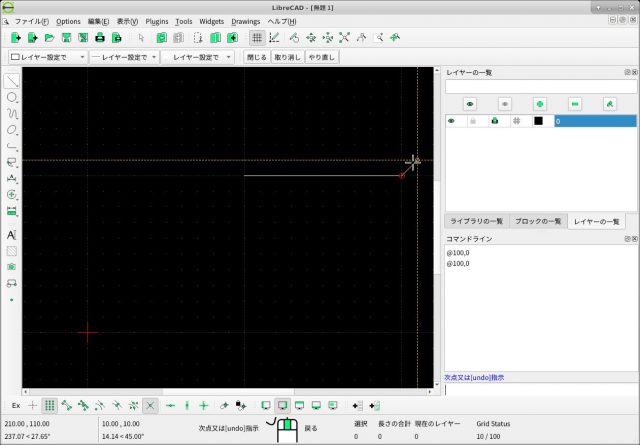

線分を記入した後は起点が終点に移動してるので引き続いて線分をコマンドで記入していきます。
