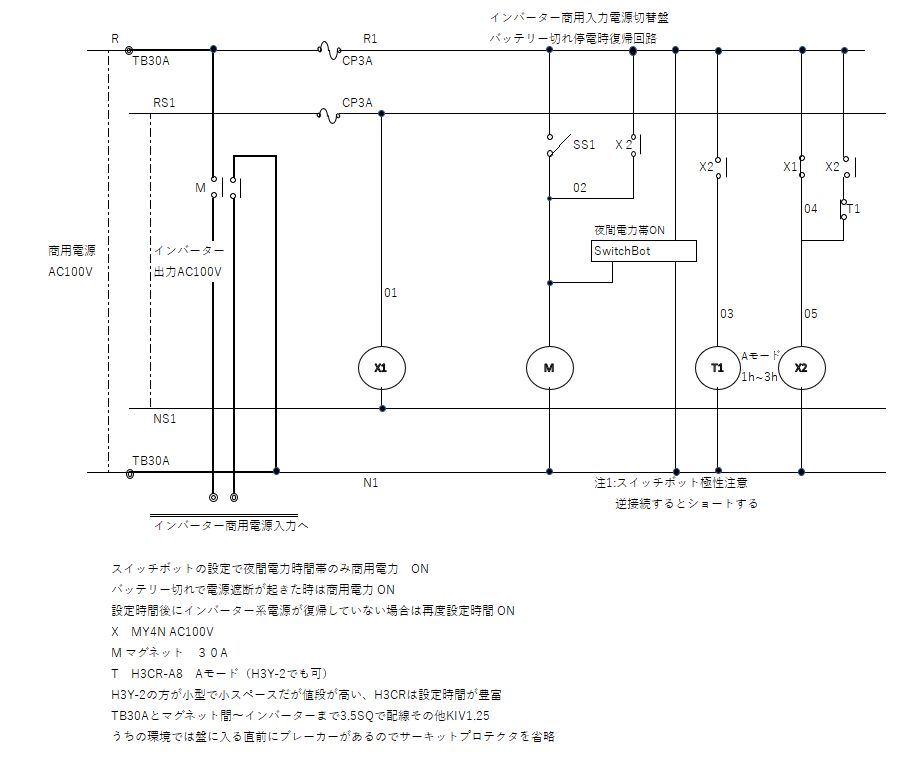

真似してつくる人居ないと思うけどサーキットプロテクターを追加

私は盤に入る直前にブレーカーがあるので省略しましたｗ

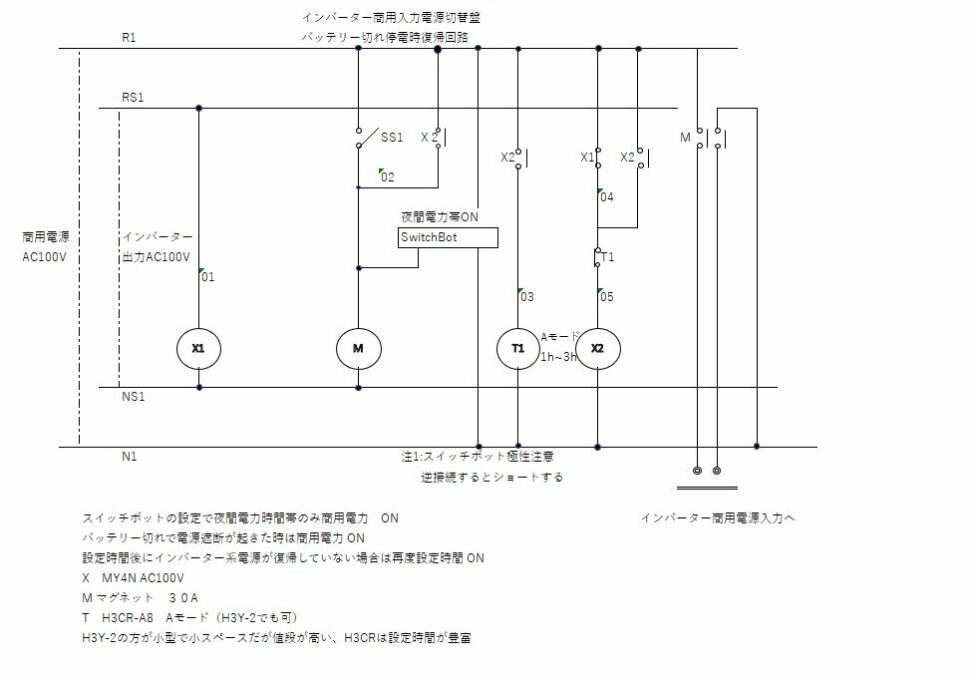

商用電源を切って運用中にバッテリー切れで停電した時に自動復旧する回路を追加

昨夜部品が揃ったので早速組み込んで動作させました。

動作

１．インバーター出力が切れるとタイマー設定時間商用電源を　ON

２．設定時間後にインバーター出力が復帰してると商用電源 OFF

３．設定時間後にインバーター出力が復帰しいないと再度設定時間　ON

　　以後インバーター出力が復帰するまで３を繰り返す。

注意：

盤作成してテスト動作させましたが、ハイブリッドインバーターの仕様でバッテリ切れ（バッテリーBMS）で切断されると商用電源を供給してもインバーターが動作せず停電から復帰しません。

インバーター動作にPV電力かバッテリー電力が必要な様です。

インバーターパラメーターでバッテリーBMSで切断される電圧より高く設定してインバーター動作に必要な電力を残す必要があるようです。インバーターパラメーターで電力供給を止めた後商用電力で起動可能かは未実験です。
